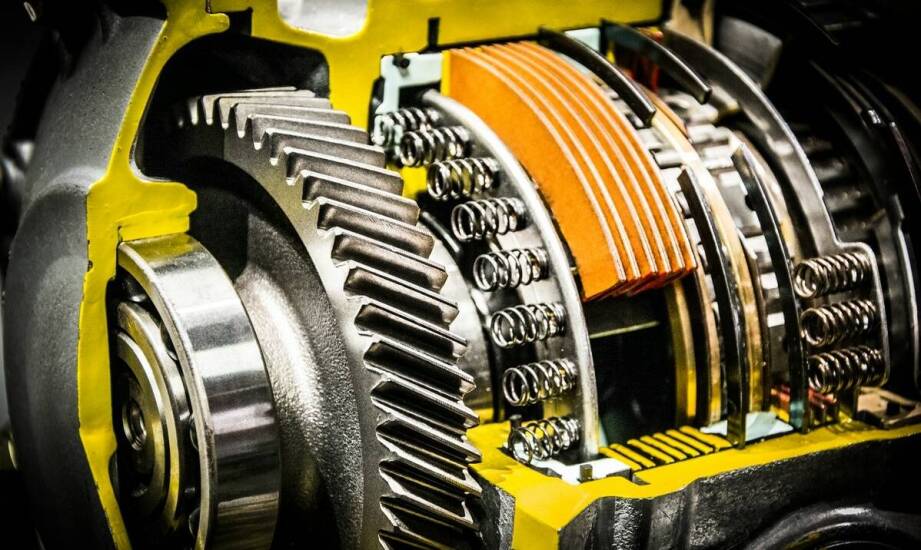

Najważniejsze elementy przeniesienia napędu – rola, działanie, zastosowanie

Układ przeniesienia napędu to zestaw precyzyjnie dobranych części, które przekazują moment obrotowy z silnika do elementu wykonawczego (koła, rolki, śruby pociągowej). Jego zadanie: efektywnie zamieniać energię obrotową na użyteczną pracę, regulować prędkość i moment, kompensować niewspółosiowości oraz chronić maszynę przed przeciążeniem. Poniżej znajdziesz najważniejsze elementy przeniesienia napędu, ich rolę, zasadę działania i typowe zastosowania – w pojazdach, maszynach przemysłowych i automatyce.

Przeczytaj również: Jakie śmieci powinniśmy segregować?

Sprzęgło – łączenie i ochrona układu

Sprzęgło to element pośredniczący między silnikiem a dalszymi stopniami napędu. Umożliwia rozłączanie i płynne łączenie wałów, tłumi drgania, kompensuje niewspółosiowości i ogranicza skutki udarów. W wersjach sterowanych (mechaniczne, hydrauliczne) decyduje o starcie bez szarpnięć; w przemysłowych – sprzęgła przeciążeniowe rozprzęglają układ przy zbyt wysokim momencie, chroniąc przekładnie i silnik.

Przeczytaj również: Zagrożenie powiązane z rozwojem

Działanie: przeniesienie momentu zachodzi przez tarcie (sprzęgła tarczowe), zazębienie (zębate), elastyczny element (sprzęgła kłowe z wkładką), pole magnetyczne (elektromagnetyczne) lub ciecz (sprzęgła hydrokinetyczne). Zastosowania: linie transportowe, mieszalniki, wentylatory, pojazdy; wszędzie tam, gdzie potrzebna jest kontrola momentu i rozruch bez przeciążeń.

Przeczytaj również: Gleba zniszczona przez przemysł

Skrzynia biegów i przekładnie – regulacja prędkości i momentu

Skrzynia biegów to przekładnia zmienna, która zapewnia skokową zmianę przełożenia. Pozwala utrzymać silnik w optymalnym zakresie prędkości przy różnych obciążeniach. W automatyce funkcję tę przejmują przekładnie o stałym przełożeniu dobrane do procesu, a płynność regulacji zapewnia falownik.

Przekładnia jako moduł redukujący lub multiplikujący obroty odpowiada za zmianę prędkości i dopasowanie momentu do zadania. Typy: walcowe (efektywne, ciche), stożkowe (zmiana kierunku o 90°), ślimakowe (duże przełożenia, samohamowność), planetarne (kompaktowe, wysoka gęstość mocy, precyzja). Właściwy dobór redukuje pobór energii i zużycie elementów wykonawczych.

Koła zębate, łańcuchy i pasy – dobór nośnika ruchu

Koła zębate oferują napęd precyzyjny bez poślizgu. Zapewniają wysoką sprawność i dokładne przełożenia, kluczowe w pozycjonowaniu, robotyce i przekładniach o stałej relacji prędkości. Wadą jest większa wrażliwość na niewspółosiowość i wymóg smarowania (dla par metal–metal).

Łańcuchy realizują napęd ciągły na większe odległości z pewnym luzem kinematycznym (skokowość ogniw). Dobrze znoszą trudne warunki, wysokie obciążenia i temperaturę. Stosowane w przenośnikach, maszynach rolniczych, napędach ciężkich gdzie liczy się wytrzymałość i odporność.

Pasy napędowe to napęd elastyczny – cichy, lekki i amortyzujący udary. Pasy zębate zapewniają synchronizację bez poślizgu, klinowe – wysoką nośność przy kompaktowej zabudowie, płaskie – wysokie prędkości. Sprawdzają się w wentylacji, pakowaniu, lekkich liniach montażowych i napędach, które muszą tłumić drgania.

Wałki, półosie i mechanizm różnicowy – transfer momentu do punktu pracy

Wałki odpowiadają za przenoszenie momentu pomiędzy modułami układu. Muszą wytrzymać skręcanie, ugięcia i drgania; często wykorzystują połączenia wpustowe, wielowypustowe lub tuleje rozprężno-zaciskowe dla osiowego pozycjonowania i łatwego serwisu.

Półosie przekazują moment z przekładni głównej do kół napędowych. W pojazdach współpracują z przegubami równobieżnymi, aby zapewnić płynną pracę zawieszenia i skrętu bez pulsacji momentu.

Mechanizm różnicowy wprowadza zmianę prędkości obrotowej kół po lewej i prawej stronie oraz – w razie potrzeby – zmianę kierunku przepływu momentu. Zapobiega naprężeniom w zakrętach i poprawia trakcję. W przemyśle jego odpowiednikiem są rozdzielacze momentu i sprzęgła wielotarczowe o kontrolowanym poślizgu.

Sterowanie: falowniki i sprzęgła jednokierunkowe

Falowniki pozwalają precyzyjnie regulować prędkość i moment silników asynchronicznych i synchronicznych, minimalizując zużycie mechaniki. Dzięki rampom przyspieszania/hamowania wydłużają żywotność pasów, łańcuchów i kół zębatych, a funkcje bezpieczeństwa (STO) upraszczają integrację z maszyną.

Sprzęgła jednokierunkowe przenoszą moment tylko w jednym kierunku. Umożliwiają wolny bieg, zapobiegają cofce napędu i realizują funkcje zapadkowe w podajnikach, transporterach, nawijarkach czy mechanizmach antyrewersyjnych.

Jak dobrać układ przeniesienia napędu do zastosowania?

Dobór sprowadza się do bilansu: moment–prędkość–cykl pracy–warunki środowiskowe–serwis. W pojazdach rodzaj napędu (FWD, RWD, AWD) wpływa na prowadzenie, trakcję i zużycie opon. W maszynach przemysłowych kluczowe są: oczekiwana precyzja, dopuszczalny hałas, dostępne miejsce, koszty utrzymania ruchu oraz efektywność energetyczna całego ciągu technologicznego.

• Wysoka precyzja i sztywność: przekładnie planetarne + koła zębate/pasy zębate.
• Wysoka odporność i brudne środowisko: łańcuchy rolkowe, zębatki, uszczelnione łożyska.
• Cicha praca i amortyzacja udarów: pasy klinowe/płaskie, sprzęgła elastyczne, falownik.
• Duże przełożenia na małej przestrzeni: przekładnie ślimakowe lub planetarne wielostopniowe.

Najczęstsze błędy i jak ich uniknąć

Typowe potknięcia to przewymiarowanie (wyższe koszty, gorsza dynamika), zbyt małe naciągi pasów/łańcuchów (poślizg, uderzenia), ignorowanie niewspółosiowości (awarie łożysk i sprzęgieł), brak smarowania kół zębatych i łańcuchów oraz pominięcie analizy rezonansów skrętnych. W praktyce opłaca się zaczynać od kalkulacji momentu szczytowego, cyklu pracy i doboru przełożenia pod punkt najlepszej sprawności silnika, a następnie dobrać elastyczne elementy tłumiące.

Przykłady zastosowań w przemyśle i transporcie

Transportery rolkowe: silnik z falownikiem, przekładnia walcowa, sprzęgło elastyczne, wałki i rolki napędowe; wymóg – płynna regulacja prędkości i niski hałas.

Maszyny pakujące: precyzyjne przekładnie planetarne, pasy zębate synchroniczne, sprzęgła jednokierunkowe w podajnikach etykiet; wymóg – powtarzalność pozycjonowania i szybkie cykle.

Rolnictwo: łańcuchy ciężkie, przekładnie kątowe stożkowe, sprzęgła przeciążeniowe; wymóg – odporność na zapylenie i udary.

Motoryzacja: sprzęgło, skrzynia biegów, mechanizm różnicowy, półosie; wymóg – sprawność, trwałość, komfort zmiany biegów.

Kompletacja komponentów i wsparcie techniczne

Skuteczny układ wymaga kompatybilnych komponentów i spójnej koncepcji sterowania. W praktyce oznacza to dobrane przełożenia, właściwe tolerancje pasowań, odpowiedni dobór materiałów (stal ulepszana, kompozyty, poliuretan), a także plan serwisu: smarowanie, kontrola naciągów i wibracji oraz okresowe osiowanie.

• W fazie projektu zweryfikuj obciążenia dynamiczne i margines bezpieczeństwa (1,3–1,8 w zależności od udarów).
• Ustal dostępność części zamiennych i standaryzację (ten sam profil pasa, skok łańcucha, typ wielowypustu).

Gdzie znaleźć sprawdzone komponenty?

Jeśli planujesz modernizację maszyny lub budowę nowego stanowiska, zobacz dostępne elementy przeniesienia napędu oraz wsparcie doborowe i techniczne. Spójny łańcuch dostaw i doradztwo skracają uruchomienie i ograniczają ryzyko przestojów.

Kluczowe wnioski dla projektanta i utrzymania ruchu

Precyzja w doborze i montażu elementów przeniesienia napędu bezpośrednio przekłada się na wydajność, zużycie energii i trwałość maszyny. Połącz właściwą przekładnię z odpowiednim nośnikiem ruchu (pasy/łańcuchy/koła zębate), zastosuj dobre sprzęgło i sterowanie falownikiem, a następnie zaplanuj serwis. Taki układ pracuje stabilnie, cicho i ekonomicznie – od linii pakujących po napędy pojazdów.
