Jak przebiega badanie dylatometrem w terenie i co decyduje o wiarygodności danych

Opis podłoża pozyskiwany wyłącznie na podstawie tradycyjnych wierceń oraz laboratoryjnej analizy próbek często okazuje się niewystarczający do bezpiecznego zaprojektowania zaawansowanych konstrukcji inżynieryjnych. Wyjęcie materiału z gruntu zawsze powoduje odprężenie i fizyczną zmianę jego naturalnego stanu naprężeń. Taka ingerencja mocno utrudnia rzetelne określenie rzeczywistych parametrów odkształceniowych decydujących o zachowaniu się budowli pod obciążeniem. Wymagające projekty infrastrukturalne i kubaturowe zmuszają inżynierów do stosowania metod pomiarowych in situ, służących do fizycznego badania środowiska bez jego drastycznego naruszania. Bezpośrednie analizy mechaniki ośrodka w warunkach naturalnych dostarczają liczb wymaganych do poprawnego prognozowania osiadań. Zastosowanie ciągłego profilowania sztywności całego masywu minimalizuje ryzyko błędnego założenia modelu geotechnicznego.

Przeczytaj również: Przemysł chemii organicznej

Procedura terenowa i rejestracja parametrów podłoża

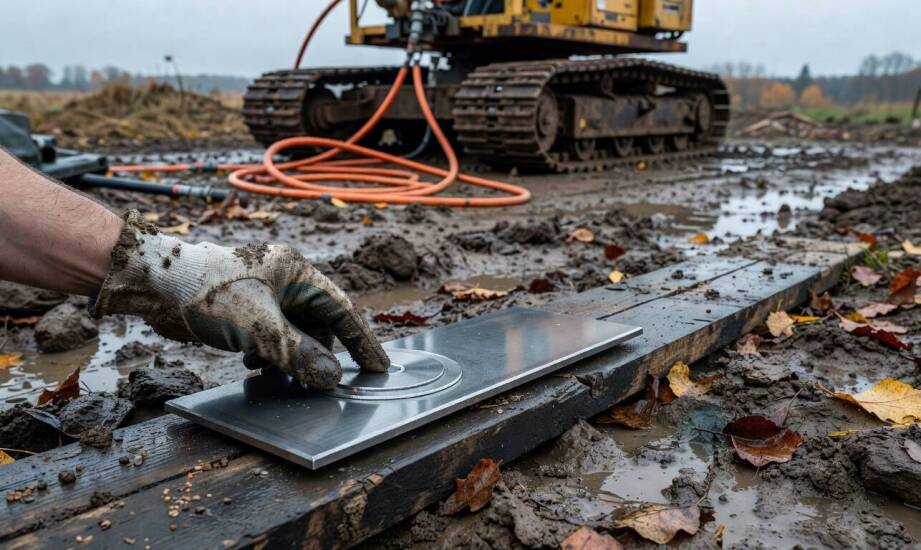

Realizacja zadania badawczego rozpoczyna się od statycznego wciskania w grunt płaskiej stalowej łopatki, na której zamontowano cienką, okrągłą membranę. Narzędzie charakteryzuje się znormalizowanym kształtem oraz odpowiednio ściętą krawędzią tnącą, co zdecydowanie redukuje strefę zniszczenia struktury osadów podczas pogrążania. Wyspecjalizowane maszyny, wykorzystujące technologię direct pushing, zagłębiają element pomiarowy za pomocą solidnego systemu żerdzi oraz potężnego siłownika hydraulicznego. Sprzęt zatrzymuje się na wyznaczonych rzędnych, zazwyczaj w regularnych odstępach od 20 do 30 centymetrów, aby operator mógł bezpiecznie przeprowadzić cykl odczytów. Badacz wtłacza do układu sprężony gaz, najczęściej obojętny azot, i uważnie obserwuje manometry reagujące na opór otaczającego materiału.

Przeczytaj również: Polska a inne kraje

Cykl na konkretnej głębokości obejmuje błyskawiczną rejestrację trzech ściśle zdefiniowanych wartości ciśnienia gazu. Pierwszy parametr p0 określa moment wyjściowego uniesienia membrany i precyzyjnego zrównania się z poziomem naprężeń bocznych w badanym gruncie. Drugi odczyt p1 wskazuje wartość wymaganą do wypchnięcia elementu elastycznego na odległość jednego milimetra w stronę ośrodka, co bezpośrednio symuluje pracę podłoża pod obciążeniem. Trzeci pomiar p2 następuje podczas kontrolowanego powrotu membrany do spoczynkowej pozycji wyjściowej po nagłej redukcji naporu gazu. Systematyczne odczyty ciśnień w równych interwałach głębokości tworzą gęstą siatkę surowych danych pomiarowych. Na ich bazie oprogramowanie na bieżąco oblicza moduł dylatometryczny EDMT, parametr materiałowy IDMT oraz współczynnik naprężenia poziomego KDMT. Sondowanie dmt w praktyce operacyjnej spółki BAARS rutynowo uzupełnia podstawowe testy opornościowe w zaawansowanych projektach.

Przeczytaj również: Największe miasta przemysłowe w Polsce

Wpływ warunków terenowych na spójność profili

Pozyskanie bezbłędnego zestawu informacji wymaga ścisłego dopasowania techniki badawczej do geologicznej specyfiki konkretnego placu budowy. Największe wyzwania sprzętowe pojawiają się w warstwach mocno zagęszczonych oraz niejednorodnych strukturach zawierających naturalne przeszkody, w tym duże głazy narzutowe lub soczewki silnie scementowane. Pogrążanie płaskiego ostrza wymaga w takich strefach aplikowania maksymalnej siły docisku ramy wciskającej, a ryzyko przypadkowego uszkodzenia lub trwałego przebicia delikatnej membrany drastycznie rośnie. Odczyty wykonywane w gruntach gruboziarnistych, zwłaszcza zawierających ostre frakcje żwirowe, bywają mniej stabilne z powodu nierównomiernego nacisku pojedynczych ziaren na powierzchnię pomiarową czujnika.

Dylatometr osiąga najwyższą dokładność operacyjną w warstwach drobnoziarnistych, takich jak gliny, pyły i iły, w których stalowa membrana odkształca się w sposób wysoce powtarzalny. Zarejestrowane w takich warunkach ciśnienia dają projektantom bardzo czysty obraz sztywności całego analizowanego masywu. Inżynierowie wyprowadzają z uzyskanych parametrów precyzyjne wartości modułów ściśliwości oraz wiarygodnie oceniają historię obciążeń geologicznych badanego terenu. Wiarygodność zebranych wyników weryfikuje się przede wszystkim przez rygorystyczną analizę powtarzalności odczytów w punktach bezpośrednio ze sobą sąsiadujących. Odpowiedzialny interpretator ocenia spójność profilu pionowego i na bieżąco zestawia go z wcześniej przyjętym modelem litologicznym. Projektanci chętnie łączą dane z sondowań statycznych CPTU, dostarczających profilu oporności, z punktowymi profilami dylatometrycznymi. Takie zestawienie wyników wypełnia luki informacyjne w strefach przejściowych między poszczególnymi osadami.

Wartość danych w procesie decyzyjnym

Prawidłowo zaplanowane i bezbłędnie przeprowadzone testy terenowe radykalnie zmniejszają ryzyko pomyłek na etapie wymiarowania posadowień. Uzyskane zbiory parametrów uznaje się za merytorycznie gotowe do prowadzenia dalszych symulacji, gdy wygenerowany wykres nie wykazuje drastycznych anomalii i wiernie odzwierciedla mechaniczną naturę podłoża. Ostateczna ocena przydatności zgromadzonego materiału leży w gestii inżyniera geotechnika, który na podstawie modułów odkształcenia musi zagwarantować długoterminową stateczność wznoszonego obiektu. Zbudowanie poprawnego modelu matematycznego podłoża eliminuje groźną konieczność finansowego przewymiarowania elementów nośnych, co bezpośrednio poprawia opłacalność całej inwestycji budowlanej.
